Progettazione e dimensionamento delle linee di processo e delle utility

FMB ha supportato diverse realtà costruttrici di macchinari ed impianti nello sviluppo degli schemi di processo delle reti di distribuzione dei fluidi necessari al funzionamento delle proprie apparecchiature, nelle diverse fasi operative.

L’obiettivo era quello di definire in modo chiaro le richieste di ogni macchina durante le diverse fasi di processo  trasformando queste informazioni nelle specifiche necessarie alla progettazione dell’impianto.

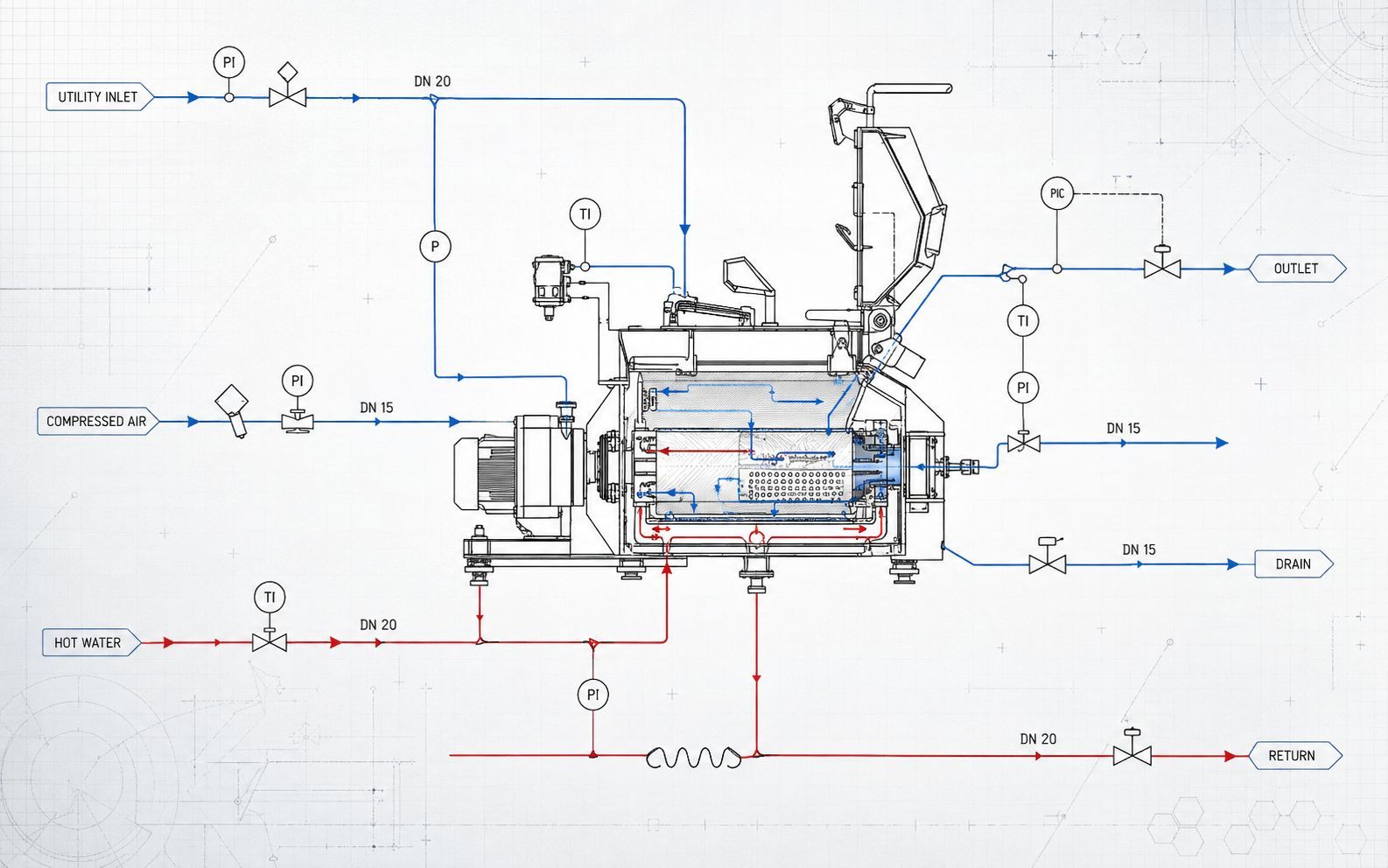

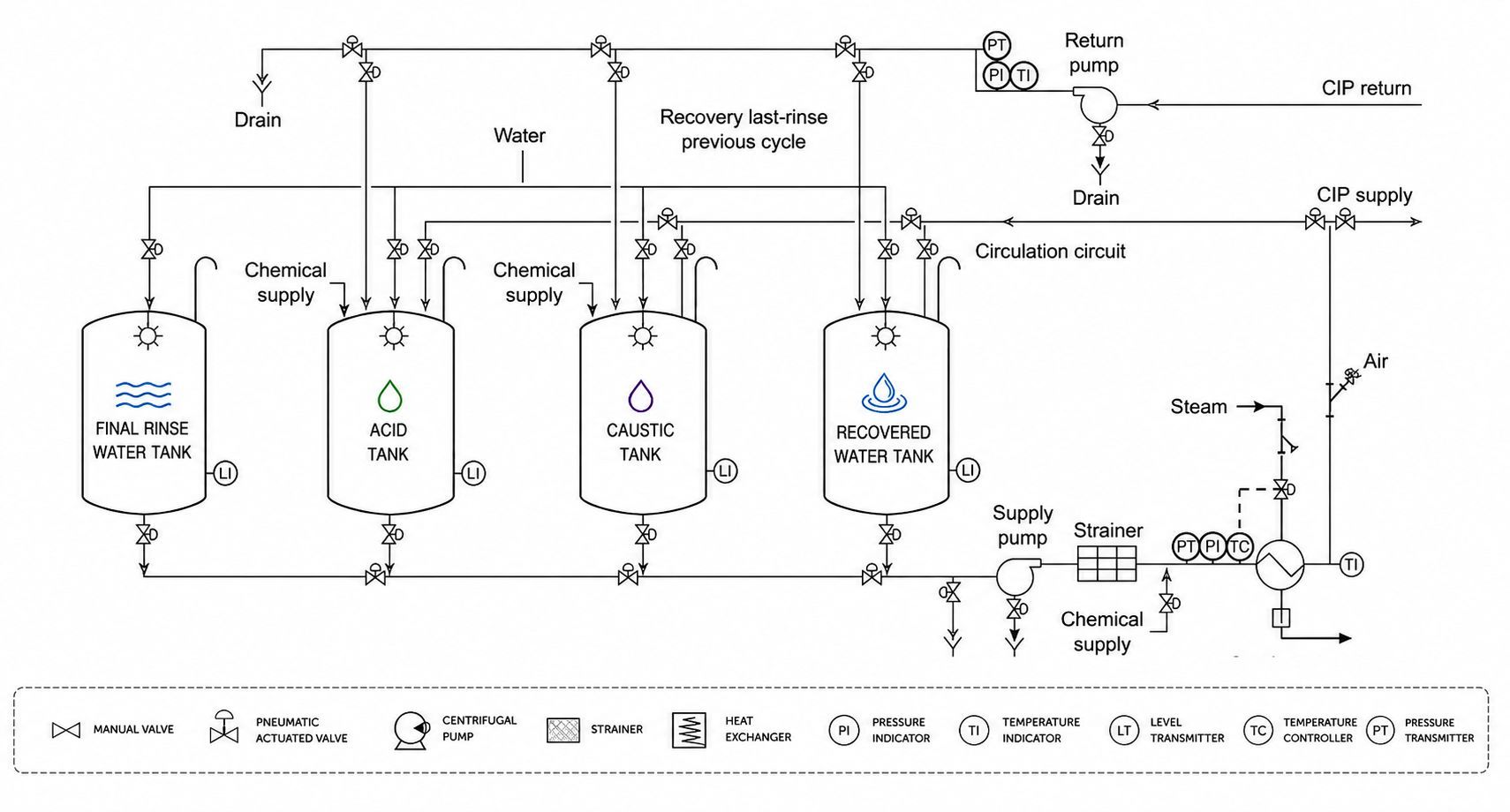

Il primo passo è stato quello di ricostruire il funzionamento dei macchinari attraverso diagrammi P&I nei quali sono stati identificati i punti di ingresso e uscita dei diversi media di processo e di servizio: prodotto, acqua di lavaggio e risciacquo, fluidi CIP, acqua calda, fluidi refrigeranti e scarichi.

Per ciascuna utenza sono state definite le principali condizioni richieste, tra cui portata, pressione, diametro delle connessioni, componenti di regolazione e limiti di fornitura della macchina.

Una volta definite le esigenze delle singole apparecchiature, l’analisi è stata estesa all’intero impianto, considerando posizione dei macchinari, distanze, percorsi delle tubazioni, collettori e modalità di funzionamento delle diverse fasi di processo.

Questo ha permesso di calcolare le portate richieste nelle diverse condizioni operative, determinare le perdite di carico delle reti e dimensionare correttamente tubazioni e pompe di distribuzione.

Risultati ottenuti:

• Definizione dei diagrammi P&I delle macchine e dell’impianto
• Identificazione delle utenze e dei limiti di fornitura
• Definizione di portate e pressioni richieste dai diversi circuiti
• Dimensionamento di tubazioni, collettori e linee di drenaggio
• Calcolo delle perdite di carico delle reti
• Dimensionamento delle pompe di alimentazione
• Definizione di componenti, valvole e sensoristica principali
• Supporto all’integrazione tra macchine e impianto

Progettare correttamente le utility significa partire dalla macchina, comprenderne il funzionamento e dimensionare l’impianto intorno alle sue reali esigenze: è questo collegamento tra processo e infrastruttura che permette all’intero sistema di funzionare in modo affidabile ed efficiente.
